预装式箱式变电站
首页 > 产品展示 > 箱式变电站

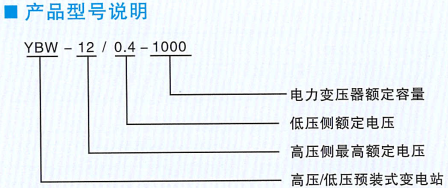

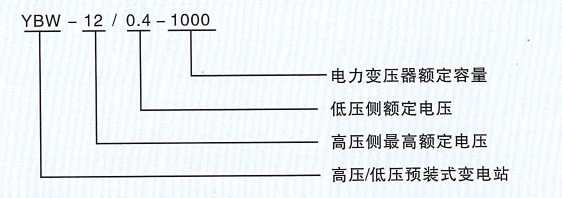

■产品型号说明
■预装式箱式变电站的概述：
YBW-12/0.4型预装式变电站用于6-24kV、50Hz配电系统中作为中小容量的独立变电站，一般容量1250kVA以下，适合工厂、矿山、港口、车站、住宅小区和地下设施等场所使用。具有占地面积小、移动灵活，能深入负荷中心，节能降耗的优点，深受用户欢迎。
■产品特点
★结构上分成高压室、变压器和低压室三个独立单元，按“品”字形或“目”字形布置。
★外壳可以由不锈钢、敷铝锌板、彩钢板、铝合金和压铸混凝土来制作，形态和颜色可以和用户协商，从而与环境浑然天成。
★高压部分可选单元式或完全绝缘一体化高压负荷开关柜。高压部分可大可小，甚至可以是一个开闭所。
★低压部分可以面板式、固定式和抽屉式。
■正常使用条件
★海拔不超过2000米
★环境温度：-30°C~40°C
★相对湿度：小于90%
★风速不大于35米/秒
★安装在无化学腐蚀、火灾、爆炸危险和剧烈震动的场所
■主要技术参数
| 高压单元 | 单位 | 参数 | |
| 额定频率 | Hz | 50 | |
| 额定电压 | kV | 10 | |
| 最高工作电压 | kV | 12 | |
| 工频耐受电压、对地和相间/隔离断口 | kV | 42/48 | |
| 雷电冲击耐受、对地和相间/隔离断口 | kV | 75/85 | |
| 额定电流 | A | 630 | |
| 额定短时耐受电流 | kA | 20/4s | |
| 额定峰值耐受电流 | kA | 63 | |
| 低压单元 | 额定电压 | V | 400 |
| 主回路额定电流 | A | 100-2000 | |
| 额定短时耐受电流 | kA | 10-50（1s） | |
| 额定峰值耐受电流 | kA | 20-110 | |
| 分支电流 | A | 10-800 | |
| 分支回路数 | 路 | 1月12日 | |
| 补偿容量 | Kvar | 0-360 | |
| 变压器 单元 | 额定容量 | KVA | 50-1250 |
| 阻抗电压 | % | 6 | |
| 箱体 | 外壳防护等级 | IP33 | |
| 声级水平 | DB | ≦55 |
