GGD压固定式开关柜

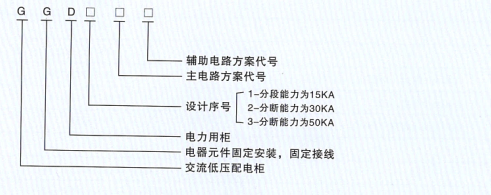

首页 > 产品展示 > 低压固定式开关柜■产品型号说明
■概述
GGD型交流低压配电柜适合用于发电厂、变电站、工矿企业等电力用户作为50HZ,额定工作电压380V,额定工作电流3150A的配电系统作为动力,照明及电能转换、分配与控制之用。
GGD柜体采用固定柜的形式。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便、系统性、实用性强、结构新颖、防护等级高等特点,既缩短了生产周期,提高了效率,又节约了社会资源。可以用作低压成套开头设备的更新换代产品使用。
■结构说明
柜架用8MF冷弯型号钢材局部焊接拼装而成,其刚性及承载能力均达到电器元件的安装要求,框架上分别有按E=20mm和E=100mm模数排列的安装孔。以提高产品的装配的通用性。主母线排列在柜的上部,采用的ZMJ型母线夹为积木式组合结构,用高阻燃PPO材料热注成型,机械强度和绝缘度高,能承受知时耐受电流50KA,峰什电流105KA,柜体防护等级IP3X。
■主要技术参数
项目 | 单位 | 数值 | |
额定工作电压 | V | 400 | |
额定频率 | Hz | 50/60 | |
额定电流 | 水平母线 | A | ≦4000 |
垂直母线 | A | ≦1000 | |
额定短时耐受电流(1s) | kA | 50 | |
额定峰值耐受电流 | KA | 105 | |
介电强度 | V/1min | 2500 | |
额定绝缘电压 | V | 660 | |
外壳防护等级 | lP30/P40 | ||
外形尺寸(宽X深X高) | mm | (600~1000)x1000x2200 |
